En boy oranı ve çözünürlük

OVİS’te, endüstriyel, ulaşım ve otomotiv projelerinin çoğunu karşılayacak şekilde geniş bir monitör boyutu, görünüm ve montaj seçeneği yelpazesi sunuyoruz . Seçiminizi kolaylaştırmak için, aşağıda bazı ipuçları:

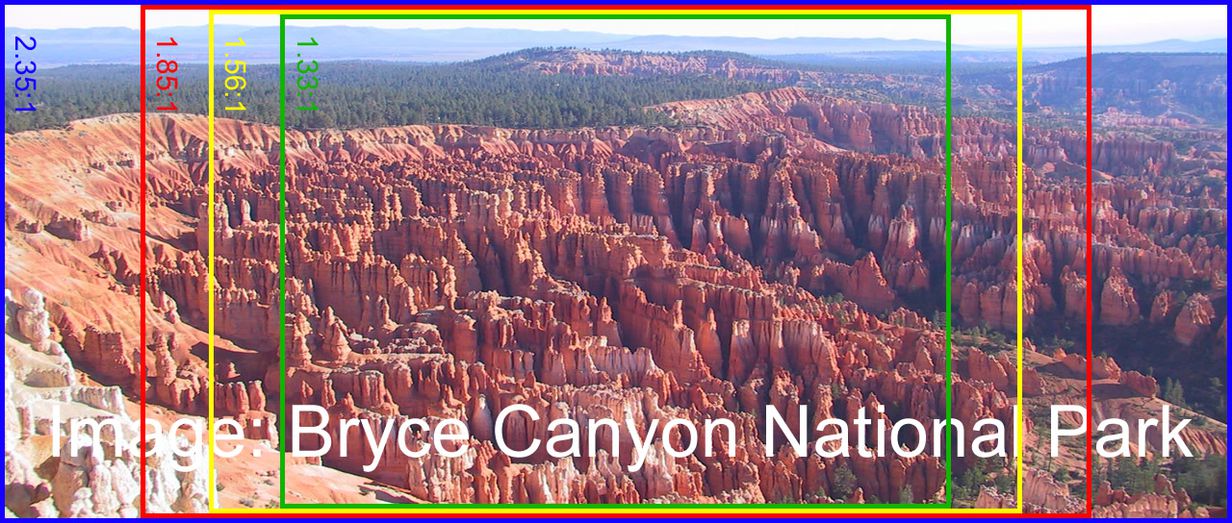

İlk olarak, en boy oranı bir görüntünün yatay (genişlik) ve dikey boyutu (yükseklik) arasındaki ilişkiyi tanımlar  . Genişliğin yüksekliğe bölünmesiyle hesaplanır. Genellikle bu oran “genişlik/yükseklik” (x/y) olarak paylaşılır.

Dolayısıyla 16:9 en boy oranıyla yatay eksende her 16 pikselde dikey eksende 9 piksel olacak.

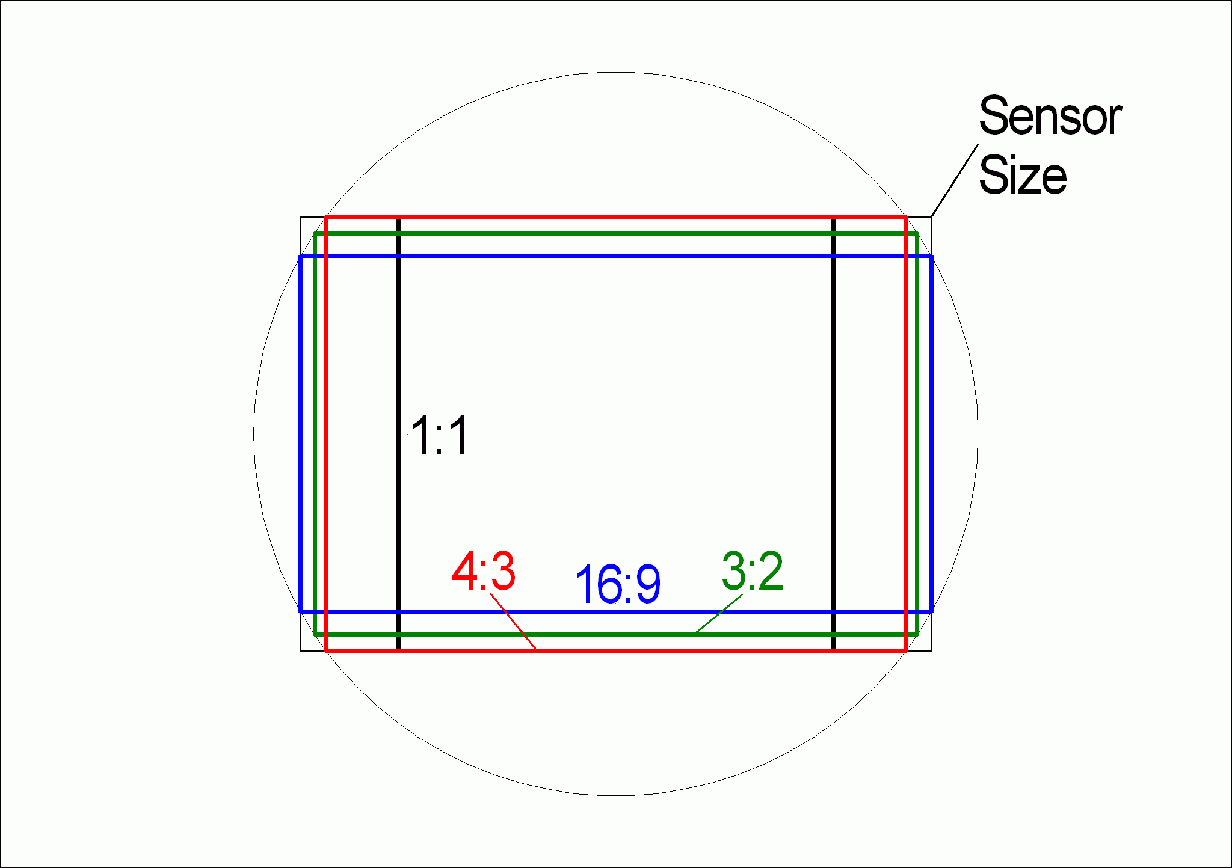

Bu nedenle, ekranın en boy oranı yatay piksellerin dikey piksellere oranıdır ve en tipik en boy oranlarından bazıları 3:2, 4:3 ve 16:9’dur. Sonuç olarak, boyut ve yükseklik arasındaki fark ne kadar büyük olursa, ekran o kadar geniş ve gergin olacaktır.

Ekran çözünürlüğü, kare bir ekranın gösterebileceği yatay ve dikey piksellerdir, örneğin TV’ler, cep telefonları veya tabletler. Çözünürlük  piksel olarak ifade edilir, bu pikselin bir boyut ölçüsü değil, bir bölme birimi olduğu anlamına gelir. Piksel aralığı, bitişik pikseller arasındaki mesafedir. Hem çözünürlüğü hem de piksel aralığını bilerek, yatay ve dikey ekran boyutunu hesaplayabiliriz. Genellikle, ekran boyutları inç cinsinden diyagonal ile tanımlanır ve  diyagonal² = yükseklik² + genişlik  (Pisagor teoremi) olarak hesaplanır . Bir inç 25,4 mm’dir, bu nedenle diyagonali ve ekran görünümünü biliyorsak, ekran dikey ve yatay boyutunu mm cinsinden kolayca hesaplayabiliriz.

Yıllar önce ilk dijital göstergeler tasarlandığında, çözünürlüklerin daha kolay hatırlanabilmesi için bazı isimler verilmesine yönelik kurallar vardı.

Aşağıda farklı ekran tasarımlarını gösteren bir tablo bulabilirsiniz, böylece SXGA veya FHD gibi terimleri okuduğunuzda bunların her birinin tam olarak ne anlama geldiğini bileceksiniz.

Daha detaylı bilgi için uzmanlarımıza e-posta, telefon veya web sitemiz üzerinden danışabilirsiniz.
