Sistem |
İşlemci |
14. Nesil Intel® Raptor Lake-S Yenileme Serisi CPU (Yakında)
13. Nesil Intel® Raptor Lake-S Serisi CPU:
• Intel® Core™ i9-13900E 24 Çekirdek 5,2 GHz’e Kadar, TDP 65 W
• Intel® Core™ i7-13700E 16 Çekirdek 5,1 GHz’e Kadar
, TDP 65 W • Intel® Core™ i5-13500E 14 Çekirdek 4,6 GHz’e Kadar, TDP 65
W • Intel® Core™ i5-13400E 10 Çekirdek 4,6 GHz’e Kadar, TDP 65 W
• Intel® Core™ i3-13100E 4 Çekirdek 4,4 GHz’e Kadar, TDP 60 W
• Intel® Core™ i9-13900TE 24 Çekirdek 5,0 GHz’e Kadar, TDP 35 W
• Intel® Core™ i7-13700TE 16 Çekirdek 4,8 GHz’e kadar, TDP 35W
• Intel® Core™ i5-13500TE 14 Çekirdek 4,5 GHz’e kadar, TDP 35W
• Intel® Core™ i3-13100TE 4 Çekirdek 4,1 GHz’e kadar, TDP 35W
12. Nesil Intel® Alder Lake-S Serisi CPU:
• Intel® Core™ i9-12900E 16 Çekirdek 5 GHz’e kadar, TDP 65W
• Intel® Core™ i7-12700E 12 Çekirdek 4,8 GHz’e kadar, TDP 65W
• Intel® Core™ i5-12500E 6 Çekirdek 4,5 GHz’e kadar, TDP 65W
• Intel® Core™ i3-12100E 4 Çekirdek 4,2 GHz’e kadar, TDP 60W
• Intel® Core™ i9-12900TE 16 Çekirdek 4,8 GHz’e kadar, TDP 35 W
• Intel® Core™ i7-12700TE 12 Çekirdek 4,7 GHz’e kadar, TDP 35 W
• Intel® Core™ i5-12500TE 6 Çekirdek 4,3 GHz’e kadar, TDP 35
W • Intel® Core™ i3-12100TE 4 Çekirdek 4,0 GHz’e kadar, TDP 35 W
• Intel® Pentium® G7400E 2 Çekirdek 3,6 GHz’e kadar, TDP 46 W •
Intel® Pentium® G7400TE 2 Çekirdek 3,0 GHz’e kadar, TDP 35 W
• Intel® Celeron® G6900E 2 Çekirdek 3,0 GHz’e kadar, TDP 46 W
• Intel® Celeron® G6900TE 2 Çekirdek 2,4 GHz’e kadar, TDP 35W |
Yonga seti |
• Intel R680E Yonga Seti |
Hafıza |
• 2x DDR5 4800 MHz SO-DIMM Soketi, Arabelleksiz ve ECC Tipini Destekler, 64 GB’a Kadar |
BİYOGRAFİ |
• AMI BİYOGRAFİLERİ |
Grafikler |
Grafik Motoru |
• Entegre Intel® UHD Grafik 770: Core™ i9/i7/i5
• Entegre Intel® UHD Grafik 730: Core™ i3
• Entegre Intel® UHD Grafik 710: Pentium®/Celeron® |
Maksimum Ekran Çıkışı |
• Üçlü Bağımsız Ekranı Destekler |
HDMI |
• 1x HDMI Bağlantısı (3840 x 2160@30Hz)
* Doğrulanmış maksimum çözünürlük: 3840×2160 @ 30Hz |
DP |
• 1x DisplayPort Konnektörü (4096 x 2304@60Hz)
* Doğrulanmış maksimum DP çözünürlüğü: 3840×2160 @ 60Hz |
VGA |
• 1x VGA Bağlantısı (1920 x 1200 @60Hz) |
Ses |
Ses Kodlayıcısı |
• Realtek® ALC888, Yüksek Tanımlı Ses |
Hat çıkışı |
• 1x Hat Çıkışı, Telefon Jakı 3,5 mm |
Mikrofon girişi |
• 1x Mikrofon girişi, Telefon Jakı 3,5 mm |
G/Ç |
Yerel Ağ |
• 4x 2,5 GbE LAN, RJ45 (Intel I225)
• 1x 1 GbE LAN, RJ45 (Intel I219) |
Bİlgİ |
• Otomatik Akış Kontrolü ile 2x RS-232/422/485 (5V/12V’u destekler), DB9 |
USB |
• 6x USB 3.2 Gen1x1 (5 Gbps), Tip A |
Depolamak |
SSD/HDD |
• 4x 2,5” Önden Erişilebilir SATA HDD/SSD Sürücü Yuvası (SATA3.0)
(Yükseklik 15 mm’ye kadar) |
M.2 SSD |
• 1x M.2 SSD M Tipi 2280 Soketi ile Paylaşılan M.2 Anahtarı, PCIe Gen 4×4 NVMe SSD veya SATA 3.0 SSD’yi Destekler
• 1x M.2 SSD M.2 Anahtarı B Tipi 3042/3052 Soketi ile Paylaşılan M.2 SSD, PCIe Gen 3×2 NVMe SSD veya SATA 3.0 SSD’yi Destekler |
YAĞMA |
• RAID 0 / 1 / 5 / 10’u destekler |
Genleşme |
PCIe |
• İsteğe bağlı GPU Genişletme Kutusu
– 1 x PCIe x4 + 1 x PCIe x16
– 2 x PCIe x16 (8 Hat) + 1 x PCIe x1 + 1 x PCIe x4 |
SIM Soketi |
• 2 x Önden Erişilebilir SIM Soketi |
M.2 E Anahtar Yuvası |
• 1x M.2 Anahtar E Tipi 2230 Soket (PCIe Gen 3×2), Kablosuz/Intel CNVi Modül Genişletmesini Destekler |
M.2 B Anahtar Yuvası |
• 1x M.2 Anahtar B Tipi 3042/3052 Soket (PCIe Gen 3×2 / USB3.2 Gen1 / USB2.0 / SATA), 5G/Depolama/Eklenti Kartı Genişletme Desteği
• 1x M.2 Anahtar B Tipi 2280 Soket (PCIe Gen 3×1), Eklenti Kartı Genişletme Desteği |
CMI (Birleşik Çoklu G/Ç) Arayüzü |
• İsteğe bağlı CMI Modülü Genişletmesi için 1 x Yüksek Hızlı CMI Arayüzü
• İsteğe bağlı CMI Modülü Genişletmesi için 1 x Düşük Hızlı CMI Arayüzü |
CFM (Kontrol Fonksiyon Modülü) Arayüzü |
• İsteğe bağlı CFM-IGN Modül Genişletmesi için 1x CFM IGN Arayüzü
• İsteğe bağlı CFM-PoE Modül Genişletmesi için 1x CFM PoE Arayüzü |
Diğer Fonksiyon |
FAN |
• 2x Fan Kiti (Hava akışı elektronikten izole edilmiştir) |
Güç Ateşleme Algılama |
• Gecikme Süresi Yönetimi ve Seçilebilir 12V/24V (İsteğe Bağlı CFM Modülü ile) ile Güç Ateşleme Algılama İşlevini Destekler |
CMOS Anahtarını Temizle |
• 1x Clear CMOS Anahtarı |
Sıfırlama Düğmesi |
• 1x Sıfırlama Düğmesi |
Anında Yeniden Başlatma |
• 0.2 sn Anında Yeniden Başlatma Teknolojisini Destekler |
Bekçi Zamanlayıcısı |
• Yazılım Programlanabilir 256 Seviye Sistem Sıfırlamasını Destekler |
Anten Delikleri |
• 7x Anten Deliği |
Güç |
Güç Düğmesi |
• 1x ATX Güç Açma/Kapama Düğmesi |
Güç Giriş Voltajı |
• 9 – 48VDC, Tek Güç Girişi |
Bağlayıcı |
• 2x 3-pin Terminal Bloğu, Her Terminal Bloğu Akım Sınırlaması 15A’dır
– Her güç konektöründeki 15A akım sınırlaması nedeniyle aynı anda çift güç bağlantısı kullanılmalıdır. |
Güç Modu Anahtarı |
• 1x AT/ATX Mod Anahtarı |
Uzaktan Güç Açma/Kapatma |
• 1x Uzaktan Güç Açma/Kapatma, 2 pimli Terminal Bloğu |
Uzaktan Güç LED’i |
• 1x Uzaktan Güç LED’i, 2 pimli Terminal Bloğu |
Maksimum Güç Tüketimi |
• 35W CPU
– İşletim Sistemi Bekleme Modu: 108,89W
– Tam Yükleme: 201,05W
• 65W CPU
– İşletim Sistemi Bekleme Modu: 107,76W
– Tam Yükleme: 306,48W |
Inrush Akımı (Tepe) |
• 35W İşlemci: 9,221 A@24V
• 65W İşlemci: 8,976 A@24V |
Fiziksel |
Boyutlar (G x D x Y) |
• 105x195x370 mm |
Ağırlık Bilgileri |
• 7,7 Kilogram |
Mekanik İnşaat |
• Ağır Hizmet Tipi Metal ile Ekstrüde Alüminyum |
Montaj |

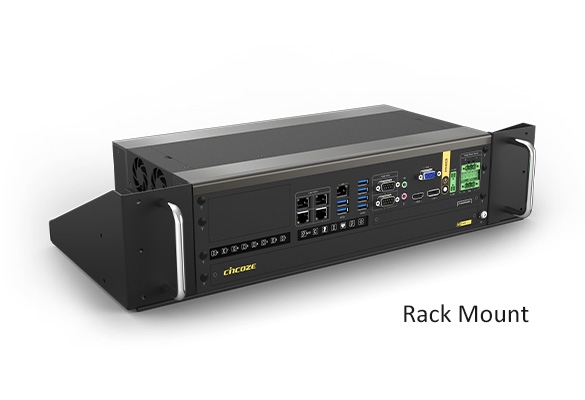

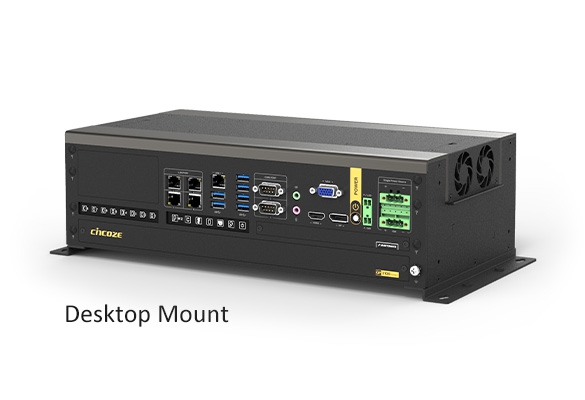

• Kule Standı / Masaüstü / 19″ Raf / Araç Montajı |
Fiziksel Tasarım |
• Jumper’sız Tasarım
• Tek Parça Tasarım |
Güvenilirlik ve Koruma |
Ters Güç Giriş Koruması |
• Evet |
Aşırı Gerilim Koruması |
• Koruma Aralığı: 51~58V
• Koruma Türü: çalışma voltajını kapatın, kurtarma için önceden ayarlanmış seviyede yeniden açın |
Aşırı Akım Koruması |
• 30A |
CMOS Pil Yedeklemesi |
• CMOS Pil Bakım Gerektirmeyen Çalışma için Entegre SuperCap |
MTBF |
• 432.065 Saat
– Veritabanı: Telcordia SR-332 Sayı 3, Yöntem 1, Vaka 3 |
İşletim Sistemi |
Pencereler |
• Windows®11, Windows®10 |
Linux |
• Ubuntu Masaüstü 22.04 LTS |
Çevre |
Çalışma Sıcaklığı |
• 35W TDP İşlemci: -40°C ila 70°C
• Harici FAN’lı 65W TDP İşlemci: -40°C ila 60°C
* PassMark BurnInTest: %100 CPU, 2D/3D Grafikler (termal daraltma olmadan)
* Genişletilmiş sıcaklık çevre birimleriyle; Hava akışıyla ortam
* IEC60068-2-1, IEC60068-2-2, IEC60068-2-14’e göre |
Depolama Sıcaklığı |
• -40°C ila 70°C |
Bağıl nem |
• %95RH @ 70°C (Yoğuşmasız) |
Şok |
• MIL-STD-810H |
Titreşim |
• MIL-STD-810H |
EMC |
• CE, UKCA, FCC, ICES-003 Sınıf A
• EN 50155 (Yalnızca EN 50121-3-2)
• E-işareti (Beklemede) |
EMI |
• CISPR 32 İletken ve Yayılan: Sınıf A
• EN/BS EN 50121-3-2 İletken ve Yayılan: Sınıf A
• EN/BS EN IEC 61000-3-2 Harmonik akım emisyonları: Sınıf A
• EN/BS EN61000-3-3 Gerilim dalgalanmaları ve titreme
• FCC 47 CFR Bölüm 15B, ICES-003 İletken ve Yayılan: Sınıf A |
Acil Durum Yönetimi |
• EN/IEC 61000-4-2 ESD: Temas: 6 kV; Hava: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz ila 1000 MHz: 20 V/m
• EN/IEC 61000-4-4 EFT: AC Güç: 2 kV; Sinyal: 2 kV
• EN/IEC 61000-4-5 Dalgalanmalar: AC Güç: 2 kV
• EN/IEC 61000-4-6 CS: 10V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
• EN/IEC 61000-4-11 Gerilim Düşüşleri ve Gerilim Kesintileri: 50 Hz’de 0,5 döngü |
Yangın Koruması |
• EN 45545-2 |
